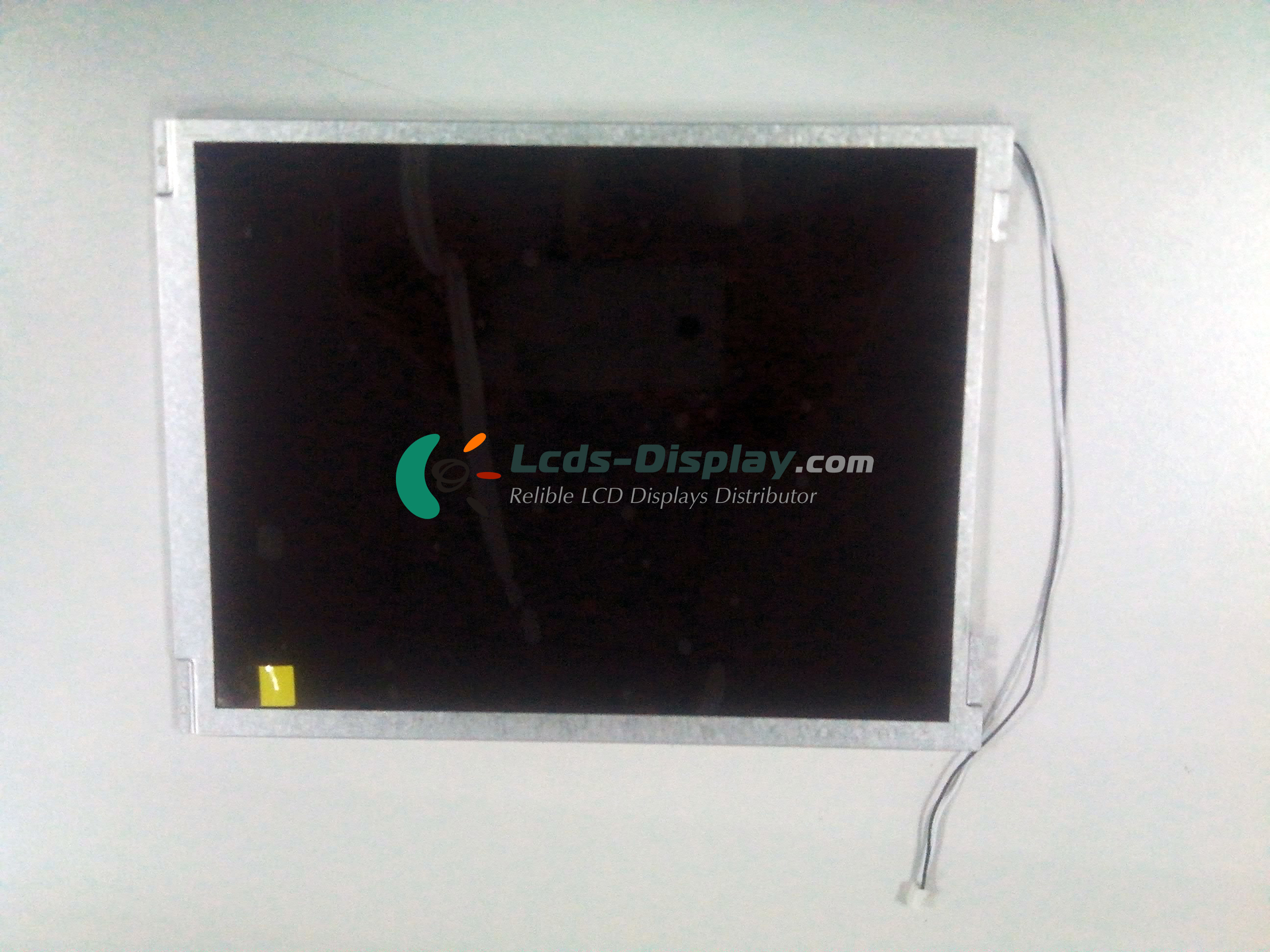

DLC1040ABG-3
DLC1040ABG-3 Podstawowe informacje
| panel model | DLC1040ABG-3 |
|---|---|
| Zespół Marka | DLC |
| Descrition | a-Si TFT-LCD ,10.4 inch, 800×600 |
| płyta | a-Si TFT-LCD |
| DLC1040ABG-3 cena | Zapytanie Cena i czas oczekiwania |
| temperatura robocza | -20 ~ 70 °C |
| Temperatura przechowywania | -30 ~ 80 °C |
DLC1040ABG-3 Właściwości mechaniczne
| Rozdzielczość punktów | 800(RGB)×600 (SVGA) |
|---|---|
| Konfiguracja pikseli | RGB Vertical Stripe |
| Zagęszczenie pikseli | 96 PPI |
| Współczynnik proporcji | 4:3 (H:V) |
| Współczynnik kształtu | Flat Rectangle Display |
| Plamka | 0.088×0.264 mm (H×V) |
| Pixel Pitch | 0.264×0.264 mm (H×V) |
| Aktywny obszar | 211.2×158.4 mm (H×V) |
| Obszar bezel | 215.6×162.0 mm (H×V) |
| Wymiar konspektu | 236×176.9 mm (H×V) |
| Zarys głębi | 5.60±0.30 mm |
| Otwory i wsporniki | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel |
| Krajobraz lub portret | Landscape type |
| Panel dotykowy | Without |
DLC1040ABG-3 Właściwości optyczne
| Tryb wyświetlania | TN, Normally White, Transmissive |
|---|---|
| Jasność | 1000 cd/m² (Typ.) |
| Współczynnik kontrastu | 800 : 1 (Typ.) (Transmissive) |
| Kolor wyświetlacza | 262K (6-bit) |
| Gama kolorów | 53% NTSC (CIE1931) |
| Czas odpowiedzi | 30 (Typ.)(Tr+Td) |
| Kąt widzenia | 70/70/60/70 (Typ.)(CR≥10) (L/R/U/D) |
| Wyświetlanie kierunku | 12 o'clock |
| Kolor biały Chromatyczność | Wx:0.299; Wy:0.339 |
| Biała odmiana | 1.25/1.43 (Typ./Max.)(9 points) |
| Światło słoneczne do czytania | Y |
DLC1040ABG-3 Cecha Electronics
| Częstotliwość pionowa | 60Hz |
|---|---|
| Skanowanie wsteczne | No |
DLC1040ABG-3 Układ podświetlenia
| Pozycja lampy | Edge light type (Top side) |
|---|---|
| Typ lampy | WLED |
| Kształt lampy | Array |
| Żywotność lampy | 25K(Typ.) (Hours) |
| Napięcie lampy | 27/29V (Min./Max.) |
| Prąd lampy | 120mA (Typ.) |
| Zużycie energii lamp | 2.5W (Typ.) |
| Typ interfejsu | Connector |
| Sterownik lampy | No |
DLC1040ABG-3 Interfejs sygnału
| Kategoria sygnału | LVDS |
|---|---|
| Klasa sygnału | LVDS (1 ch, 6-bit) |
| Napięcie wejściowe dla panelu | 3.3V (Typ.) |
| Prąd wejściowy dla panelu | 480mA (Max.) |
| Typ interfejsu | Connector |
| Interfejs sygnału | HRS - DF19K-20P-1H, Pitch:1.0 mm, Pin:20 pins |
